Fotogalerija

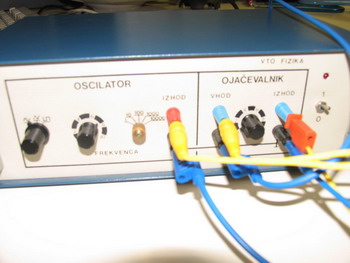

Slika 1: Levo je generator izmenične napetosti in desno je ojačevalnik.

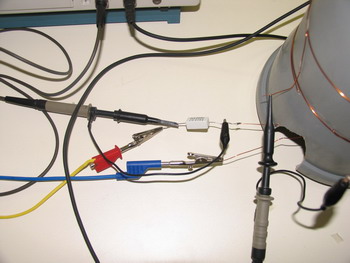

Slika 2: Slika kaže krožno zanko in upor.

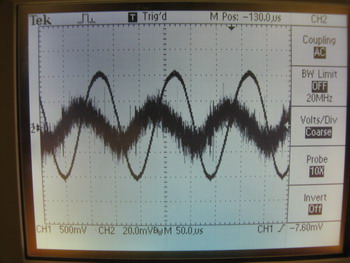

Slika 3: Tanka črta je napetost na uporu, ki je zaporedno vezana na 1. tuljavi, debela črta pa inducirana napetost na uporu (2. tuljava), ki je sorazmerna toku, ta pa je sorazmerna spremembi toka v 1. tuljavi, torej je debela črta sorazmerna odvodu tanke črte.

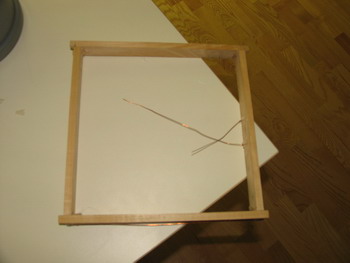

Slika 4: Leseni okvir za kvadratno zanko z ovoji bakrene žice.

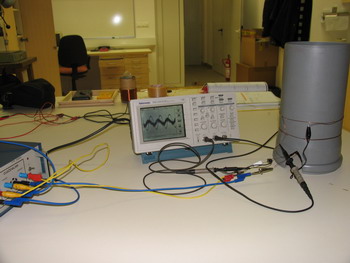

Slika 5: Slika prikazuje poskus s krožnima zankama.

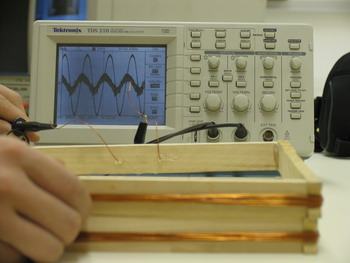

Slika 6: Slika prikazuje kvadratni zanki z osciloskopom v ozadju, kateri kaže napetost na uporu, ki je zaporedno vezana na 1. tuljavi in inducirano napetost.
